Векторный графический редактор - АСМОграф

Импорт и экспорт схем других приложений

Импорт схемы из форматов Visio (vsd, vsdx, vsdm, vstx), AutoCAD (dwg, dxf), svg, svgz

Экспорт схем в форматы Visio (vsdx), AutoCAD (dxf), Mapinfo, svg, pdf, png

Импорт библиотек элементов из Visio, позволяет быстрого сформировать необходимый набора библиотек

Пакетный импорт схем ускоряет процесс миграции

Создание и редактирование схем различного назначения

Редактор содержит все необходимые инструменты:

различные наборы фигур

встроенные и импортированные библиотеки элементов

контейнеры, таблицы

вставка различных изображений

точки склейки для соединения элементов

управление слоями

многостраничность схем

Создание чертежей

Редактор содержит все необходимые инструменты:

различные чертежные рамки по ГОСТ

инструмент нанесения размеров

библиотеки элементов для чертежей

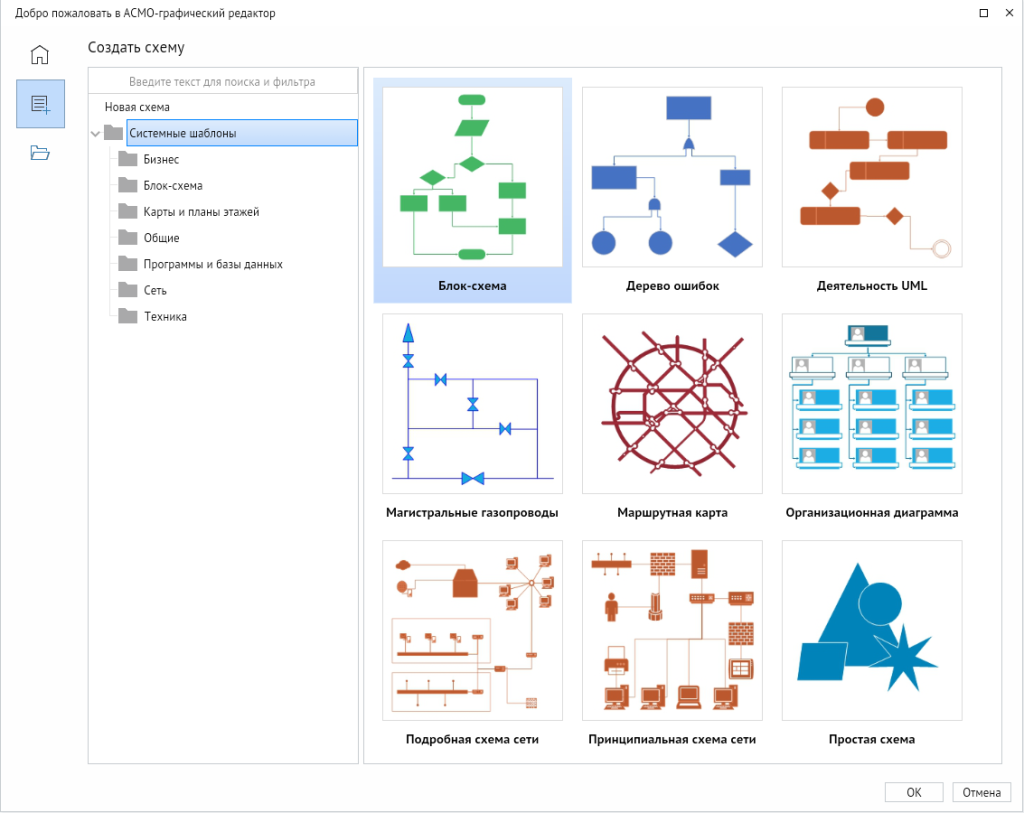

Создание схем на основе шаблона

Создание новых и редактирование существующих шаблонов схем

Созданная на основании шаблона схема содержит соответствующие шаблону элементы и библиотеки элементов

Для создания нового шаблона достаточно сохранить произвольную схему в качестве шаблона

Библиотеки элементов

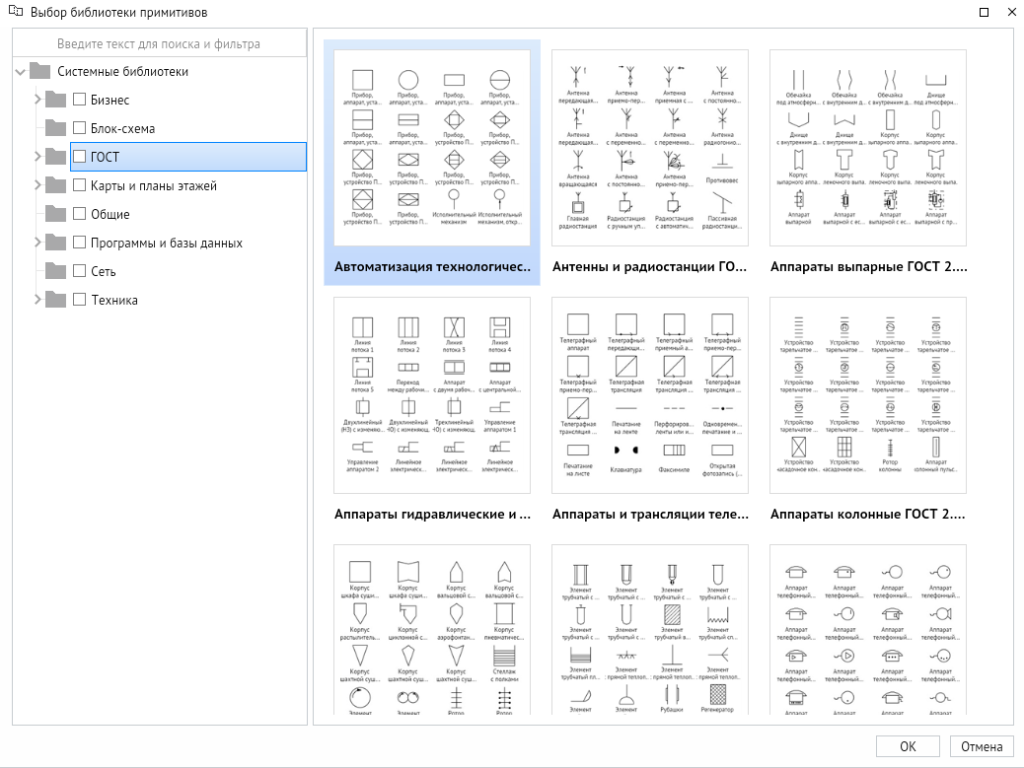

Создание библиотек элементов позволяет повторно использовать отрисованные элементы, комбинировать их, давая возможность создавать красивые и наглядные изображения

создание новых библиотек элементов

редактирование существующих библиотек элементов

вариативность библиотек элементов

импорт библиотек элементов из Visio

Настройка свойств элементов схем

Инструменты для настройки и редактирования свойств отображения элементов схем:

цвет/стиль заливки

цвет/стиль/толщина линий

шрифт и др.

Управление слоями

Использование слоев в схеме позволяет сделать ее более интерактивной и понятной

Размещение элементов схемы в разных слоях

Объединение элементов схемы в смысловые группы

Выполнения групповых операций с элементами схемы в рамках слоя (видимость, выделение, текст, цвет, стили и др.)

Навигация и поиск

Инструменты для навигации и поиска:

панорамный просмотр

поиск элементов на схеме выполняется по различным критериям, а результаты поиска отображаются списком с возможностью позиционирования на схеме

Печать схем

Инструменты для печати схем:

предварительный просмотр в мастере печати

разбивка по страницам, указание печатаемых и непечатаемых страниц, печать части схемы

выбор ориентации на странице

выбор формата страницы от А5 до А0, настраиваемые форматы

настройка полей страницы

печать в заданном масштабе

Связь объектов с базой данных

Доступно для клиент-серверных версий:

привязка элементов схем к объектам базы данных; отображение данных на схеме; переходы к схемам и данным

формирование топологии соединений графических элементов

для создания интерактивности, используя возможности встроенного языка программирования на базе JavaScript

возможность делать сложные расчеты (запас газа, ТТР) используя информацию из базы данных и информацию о пространственном расположении объектов на схеме и их масштаб

Многопользовательский режим работы

Доступно для клиент-серверных версий:

совместная работа над схемами - одновременное редактирование одной схемы несколькими пользователями

настройка прав доступа пользователей и ролей

импорт / экспорт схемы чертежи шаблоны библиотеки свойства слои навигация печать базы данных пользователи

Функциональный состав

Персональная
версия (десктоп)

создание и редактирование различных видов схем: технологические и потоковые схемы, блок-схемы, чертежи и т.д.
создание библиотек элементов схем, вариативность элементов, контейнеры, таблицы
импорт схем: Visio (vsdx, vsd, vsdm, vstx), AutoCAD (dwg, dxf), svg, svgz, рисунки (png, jpg, jpeg, bmp, gif, ico)
импорт библиотек Visio (vssx, vssm, vss)
экспорт схем: Visio (vsdx), AutoCAD (dxf), Mapinfo (mif), pdf, svg, png
печать графических схем и чертежей
удобная навигация по схеме и поиск элементов схемы по различным критериям
быстрая работа с большими схемами (более 100 000 элементов)
хранение схем и библиотек в файлах
безопасность (установка паролей на схему и страницы, логирование событий)

19 490 Р Купить Оформить подписку от 2 440 P

Стандартная
версия (клиент-сервер)

Персональная версия +
многопользовательский режим работы
совместная работа над схемами - одновременное редактирование одной схемы несколькими пользователями
настройка прав доступа пользователей, ролей и подразделений
хранение схем и библиотек в базе данных
аудит изменений схем

21 180 Р Купить Оформить подписку от 2 650 P

Профессиональная
версия (клиент-сервер)

Персональная версия +
настройка прав пользователей, ролей доступа
совместная работа над схемами - одновременное редактирование одной схемы несколькими пользователями
хранение схем и библиотек в распределенной базе данных; механизм репликаций
привязка элементов схем к объектам базы данных; отображение данных на схеме; переходы к схемам и данным
формирование топологии соединений графических элементов
аудит изменений, ведение версий, согласование схем
средства разработки - редактор форм, отчетов, запросов, встроенный язык JavaScript

25 410 Р Купить Оформить подписку от 3 180 P

Просмотрщик-конвертер (десктоп)

Скачать

БЕСПЛАТНОЕ приложение для просмотра схем Visio и АСМОграф
работает на Windows, AlterOS, ALT Linux, РЕД ОС, Astra Linux, ROSA Linux, ОСнова и др.
осуществляет экспорт схем в форматы: vsdx, aves, dxf, svg, pdf, png, mif и mid
позволяет печатать схемы со всеми необходимыми настройками
обладает возможностями поиска объектов, управления видимостью слоёв и масштабированием схемы
